Graad 80 gelegeerd staal, dubbel gesmeed, open haken, beenkettingslinger (DOF)

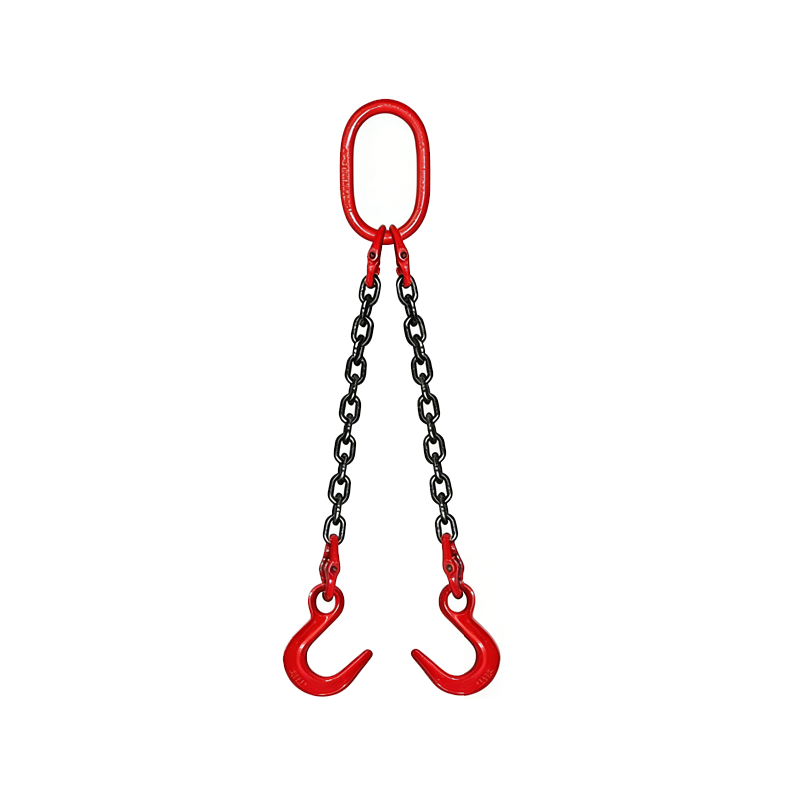

Deze dubbel gesmede open haken beenkettingsling (DOF) van klasse 80 bestaat uit twee gelijke lengte kettingpoten van gelegeerd staal die aan de bovenkant met elkaar zijn verbonden door een gemeenschappelijke hoofdschakel, die elk eindigen in een gesmede open gieterijhaak - waardoor een veelzijdig hijssamenstel met hoge capaciteit wordt geboden voor lasten met twee bevestigingspunten of voor het op meerdere punten gebalanceerd hijsen van lange constructiedelen en gefabriceerde componenten.

De configuratie met twee poten verdeelt de belasting over beide kettingstrengen, waarbij de effectieve werklastlimiet afhankelijk is van de ingesloten hoek tussen de benen. Bij 0° (verticaal) is de gecombineerde WLL gelijk aan tweemaal de classificatie voor één etappe; bij een slinghoek van 45° wordt de WLL teruggebracht tot de nominale capaciteit van elke individuele poot. Op de ID-tag is een slinghoekindicator aangebracht om riggers te helpen bij het bepalen van de juiste WLL voor de beoogde hijshoek.

Standaard leverbaar met kettingdiameters van 7 mm tot 22 mm en pootlengtes van 1 tot 4 meter, aangepaste lengtes op aanvraag leverbaar. De werklastlimieten variëren van 2,24 tot 32,6 ton bij 0° verticaal. Elke onderste haak is een gesmede open haak van klasse 80, passend bij de kettingdiameter en met dezelfde WLL als de kettingstreng.

Alle componenten voldoen aan de normen EN 818-4 en ASME B30.9 voor bovenhoofds tillen. Elke poot en alle hardwarecomponenten zijn afzonderlijk getest en gemarkeerd, waarbij de volledige constructie wordt geleverd met een kleurgecodeerd ID-tag en een belastingtestcertificaat voor inspectie en conformiteitsdocumentatie.
