Kettingstroppen van gelegeerd staal: klasse 80 en 100

Wat zijn kettingstroppen van gelegeerd staal?

gelegeerd staal ketting stroppen zijn zware hijsconstructies ontworpen voor industriële toepassingen die sterkte, duurzaamheid en betrouwbaarheid onder extreme omstandigheden vereisen. Elke tilband is gemaakt van onderling verbonden hoogwaardige kettingschakels van gelegeerd staal met een hoofdschakel aan de bovenkant en eindfittingen - zoals haken, ringen of haken - aan de werkuiteinden. In tegenstelling tot synthetische alternatieven rekken, rafelen of degraderen kettingstroppen van gelegeerd staal niet bij blootstelling aan scherpe randen, schurende oppervlakken of hoge temperaturen, waardoor ze de standaardkeuze zijn voor gieterijen, staalfabrieken, bouwplaatsen en zware productieomgevingen.

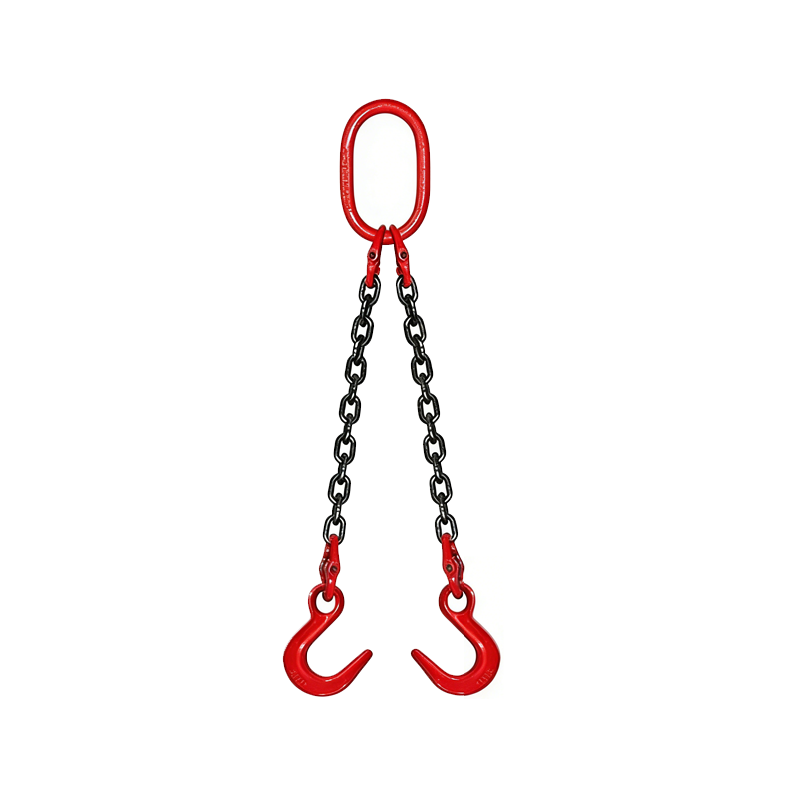

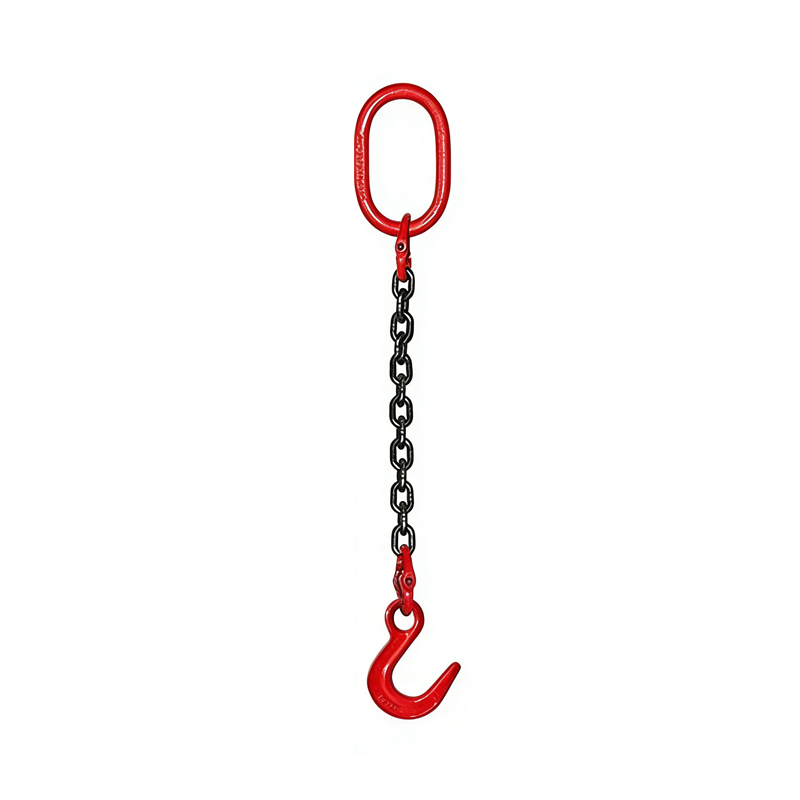

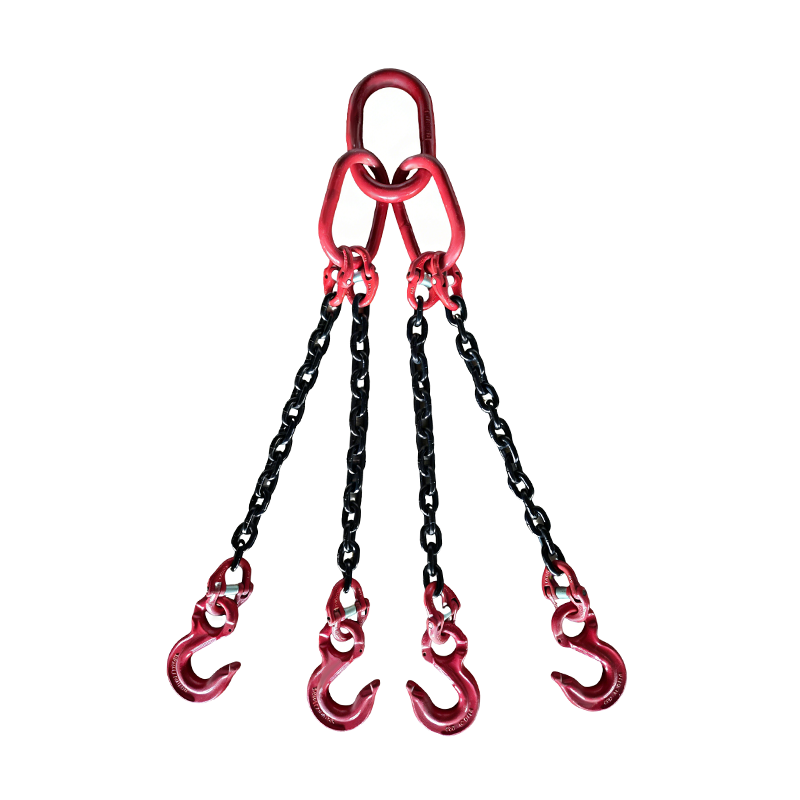

Kettingstroppen zijn verkrijgbaar in vier hoofdpootconfiguraties: enkele poot, dubbele poot, drievoudige poot en vier poten . Elke configuratie verdeelt de last anders en wordt geselecteerd op basis van de vorm, het gewicht en de balansvereisten van het te hijsen object. Eén enkele beenband is ideaal voor eenvoudig verticaal tillen, terwijl stroppen met meerdere poten superieure lastcontrole bieden bij asymmetrische of extra grote lasten.

80e klas versus 100e klas: het fundamentele verschil begrijpen

De kwaliteit van een kettingketting verwijst naar de minimale breeksterkte in verhouding tot de dwarsdoorsnede van de ketting; een hogere kwaliteit betekent grotere sterkte bij dezelfde diameter. Bij het selecteren van kettingkettingen van gelegeerd staal is de keuze tussen klasse 80 en klasse 100 een van de meest kritische beslissingen, die rechtstreeks van invloed zijn op de werklastlimieten, het gewicht van de slinger en de kostenefficiëntie.

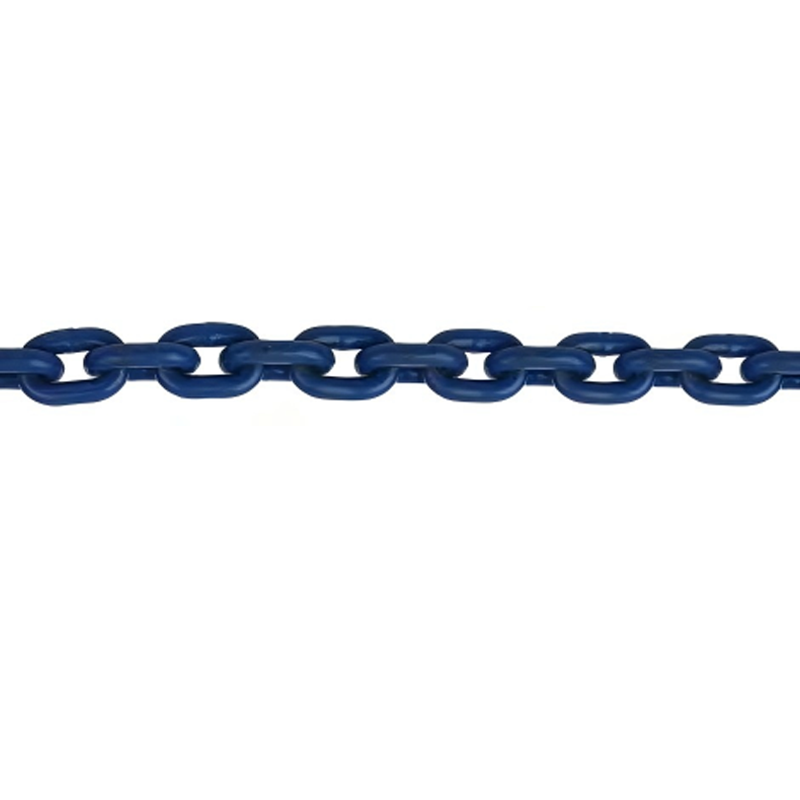

Kettingstroppen van klasse 80 zijn lange tijd de industriestandaard geweest en worden nog steeds veel gebruikt voor algemeen zwaar hijswerk. Ze bieden uitstekende sterkte, een bewezen staat van dienst en brede compatibiliteit met de meeste rigging-hardware. Kettingbanden van klasse 100 bieden echter ongeveer 25% hogere werklastlimieten bij dezelfde kettingdiameter – wat betekent dat u zwaardere lasten kunt tillen met een lichtere, beter hanteerbare tilband. Dit is vooral waardevol bij werkzaamheden waarbij vermoeidheid van de oprichter, opstelsnelheid en kraancapaciteit sleutelfactoren zijn. Beide klassen voldoen aan de normen EN 818-4, ASME B30.9 en GB/T 10051, waardoor volledige traceerbaarheid en vrachtcertificering worden gegarandeerd.

Heffen op hoge temperatuur: waarom kettingstroppen geweldig zijn

Een van de meest onderscheidende voordelen van kettingstroppen van gelegeerd staal ten opzichte van synthetische of stalen kabelalternatieven zijn hun uitzonderlijke prestaties als hijsbanden bij hoge temperaturen. Nylon- en polyesterstroppen kunnen hun structurele integriteit verliezen bij temperaturen zo laag als 80°C, terwijl staalkabelstroppen gevoelig zijn voor door hitte veroorzaakte vermoeidheid en degradatie van de kern. Kettingstroppen van gelegeerd staal zijn daarentegen geschikt voor continu gebruik bij temperaturen tot 400 °C met een passende verlaging van de werklastlimiet.

Volgens de ASME B30.9-richtlijnen moet de werklastlimiet van een kettinglus worden verlaagd bij gebruik in omgevingen met hoge temperaturen. De volgende kortingen zijn van toepassing als algemene richtlijn voor de sector:

• Tot 200°C: Geen reductie van WLL vereist
• 200°C tot 300°C: Verlaag de WLL met 10%
• 300°C tot 400°C: Verlaag de WLL met 25%
• Boven 400°C: De tilband moet vóór verder gebruik buiten gebruik worden gesteld en opnieuw worden gecertificeerd

Dit maakt kettingstroppen van gelegeerd staal de enige praktische optie voor het hanteren van hete knuppels in staalfabrieken, het overbrengen van gesmolten mallen in gieterijen en het tillen van ovens bij de productie van keramiek of glas. Het is van cruciaal belang om tilbanden te laten afkoelen voordat u ze na gebruik inspecteert, omdat blootstelling aan hitte cumulatief is: elke cyclus van hoge temperaturen heeft geleidelijk invloed op de werklastcapaciteit op de lange termijn.

Laatste accessoires en configuratieopties

De veelzijdigheid van kettingkettingen van gelegeerd staal wordt verder uitgebreid door de verscheidenheid aan beschikbare accessoires. Het selecteren van het juiste hulpstuk is net zo belangrijk als het kiezen van de juiste kwaliteit en het juiste aantal poten, omdat ongepaste hulpstukken de veiligheid en controle over de lading in gevaar kunnen brengen.

Veel voorkomende soorten eindfittingen

• Slinghaak (glijdende haak): Grote keelhaken, doorgaans zelfremmend, gebruikt voor algemeen tillen boven het hoofd. Geschikt voor de meeste standaardtoepassingen.
• Zelfsluitende haak: Draait in het midden en vergrendelt automatisch onder lastdruk, waardoor onbedoeld loslaten tijdens het heffen wordt voorkomen. Essentieel voor dynamische omgevingen of omgevingen met veel trillingen.
• Giethaak: Beschikt over een extra grote keelopening die is ontworpen voor grote bevestigingspunten voor ladingen die vaak worden gebruikt in gieterijen en het hanteren van gesmolten metaal.
• Grijphaak: Het heeft een smalle keel die direct tussen de kettingschakels wordt geklemd, waardoor de werklengte van de tilband kan worden ingekort zonder de nominale capaciteit te verminderen.
• Langwerpige hoofdschakel: De bovenste ring die alle poten verbindt met de kraanhaak of takel. Moet overeenkomen met het juiste draagvermogen voor de volledige montage.

Bij tilbanden met meerdere poten heeft de hoek van de poten een aanzienlijke invloed op de effectieve werklastlimiet. Naarmate de hoek tussen de benen groter wordt dan 60°, neemt de spanning in elk been aanzienlijk toe. Raadpleeg altijd de tabel met belastingshoekfactoren die wordt meegeleverd met klasse 80 of klasse 100 gecertificeerde kettingstroppen om de juiste WLL voor uw hijsgeometrie te bevestigen.

Certificatienormen: EN 818-4, ASME B30.9 en GB/T 10051

Gecertificeerde kettingstroppen van gelegeerd staal worden vervaardigd en getest in overeenstemming met internationaal erkende normen voor materiaaleigenschappen, proefbelastingtesten, markering en traceerbaarheid. Inzicht in welke standaard van toepassing is op uw regio of exportmarkt is essentieel voor compliance- en verzekeringsdoeleinden.

• EN 818-4: De Europese norm voor kortschakelkettingstroppen voor algemene hijsdoeleinden. Omvat huidige klassen, montagetests, markeringsvereisten en veiligheidsfactoren. Verplicht voor tilbanden met CE-markering die op EU-markten worden verkocht.
• ASME B30.9: De Amerikaanse norm die de constructie, bevestiging, gebruik, inspectie en onderhoud van stroppen regelt, inclusief kettingstroppen van gelegeerd staal. Er wordt veel naar verwezen in Noord-Amerikaanse industriële activiteiten.
• GB/T 10051: China's nationale norm voor het hijsen van kettingstroppen, die betrekking heeft op rondschakelkettingen en kortschakelkettingen. Verplicht voor stroppen die worden gebruikt bij hijswerkzaamheden en die zijn gecertificeerd onder Chinese regelgeving.

Elke compatibele tilband is voorzien van een duurzaam naamplaatje of label waarop de tilbandstijl, het serienummer, de kettingmaat, de klasse, de werklastlimiet en de details van de fabrikant staan ​​vermeld. Dankzij deze volledige traceerbaarheid kunnen operators en veiligheidsmanagers nauwkeurige inspectiegegevens bijhouden en gegevens voor elke individuele tilband in hun inventaris ophalen – een vereiste van OSHA-regelgeving en gelijkwaardige internationale veiligheidscodes op de werkplek.

Inspectie-, onderhouds- en buitengebruikstellingscriteria

Voor elke hijsoperatie is een regelmatige inspectie niet bespreekbaar. Kettingstroppen van gelegeerd staal moeten vóór elk gebruik worden geïnspecteerd en onderworpen aan een grondige periodieke inspectie met tussenpozen die worden bepaald door de gebruiksfrequentie, de ernst van de toepassing en de toepasselijke regelgeving. Belangrijke indicatoren dat een tilband buiten dienst moet worden gesteld, zijn onder meer:

• Slijtage van kettingschakels overschrijdt de minimaal toegestane dikte gespecificeerd door de fabrikant
• Scheuren, groeven of vervormingen in een schakel, hoofdschakel of eindbeslag
• Het uitrekken van individuele schakels tot meer dan 3% van de oorspronkelijke lengte
• Beschadigde, onleesbare of ontbrekende identificatielabels
• Thermische verkleuring wijst op blootstelling boven 400°C zonder daaropvolgende hercertificering
• Chemische corrosie, corrosie of enige oppervlakteschade die de integriteit van de link in gevaar brengt

Een goede opslag verlengt ook de levensduur van de tilband. Bewaar kettingstroppen van gelegeerd staal op de daarvoor bestemde haken of rekken – nooit op de vloer waar ze worden blootgesteld aan vocht, chemicaliën of autoverkeer. Laat de tilbanden na gebruik in omgevingen met hoge temperaturen volledig afkoelen voordat u ze oprolt en opbergt. Smeer kettingschakels periodiek met een lichte machineolie om oppervlaktecorrosie te voorkomen, vooral bij toepassingen buitenshuis of bij hoge luchtvochtigheid.

Kies de juiste kettingsling voor uw toepassing

Om de juiste kettingstrop van gelegeerd staal te selecteren, moeten verschillende onderling afhankelijke factoren worden geëvalueerd. Gebruik de volgende checklist als praktisch startpunt voordat u een bestelling plaatst of een geldopname start:

• Laadgewicht en zwaartepunt: Bepaal de maximale belasting en zorg ervoor dat de WLL van de tilband – rekening houdend met de beenhoek – deze overschrijdt met een passende veiligheidsmarge.
• Bedrijfstemperatuur: Als de toepassing hete materialen of omgevingen boven de 200°C betreft, is een hijsbandconfiguratie voor hoge temperaturen met een ketting van klasse 80 of klasse 100 vereist. Pas de juiste WLL-reductie toe.
• Pootconfiguratie: Enkele poot voor gebalanceerde verticale liften; twee-, drie- of vierpootsbanden voor brede, onregelmatige ladingen of ladingen met meerdere accessoires.
• Type eindbeslag: Zorg ervoor dat het type haak of ring past bij de geometrie van het ladingzekeringspunt en het risico dat de lading per ongeluk losraakt.
• Nalevingsnorm: Bevestig welke norm – EN 818-4, ASME B30.9 of GB/T 10051 – vereist is voor uw markt of regelgevingsomgeving.
• Kettingdiameter en lengte: Zorg ervoor dat de afmetingen van de sling passen bij de geometrie van uw tuigage, zonder overmatige speling of overmatige spanning op een been.

Raadpleeg bij twijfel een gecertificeerde rigging engineer of het technische team van de fabrikant van de sling. De gevolgen van een te kleine of verkeerd gespecificeerde kettingketting zijn ernstig – de juiste keuze is net zo belangrijk als het juiste gebruik. Kettingstroppen van gelegeerd staal van klasse 80 en klasse 100 vertegenwoordigen de meest betrouwbare gereedschappen in de sector voor veeleisende liften en leveren, met de juiste specificaties, inspectiediscipline en operationele praktijk, veilige, herhaalbare prestaties gedurende duizenden hijscycli.
